Perfuratriz Hélice Contínua E1000/31
Perfuratriz Hélice Contínua E1000/31

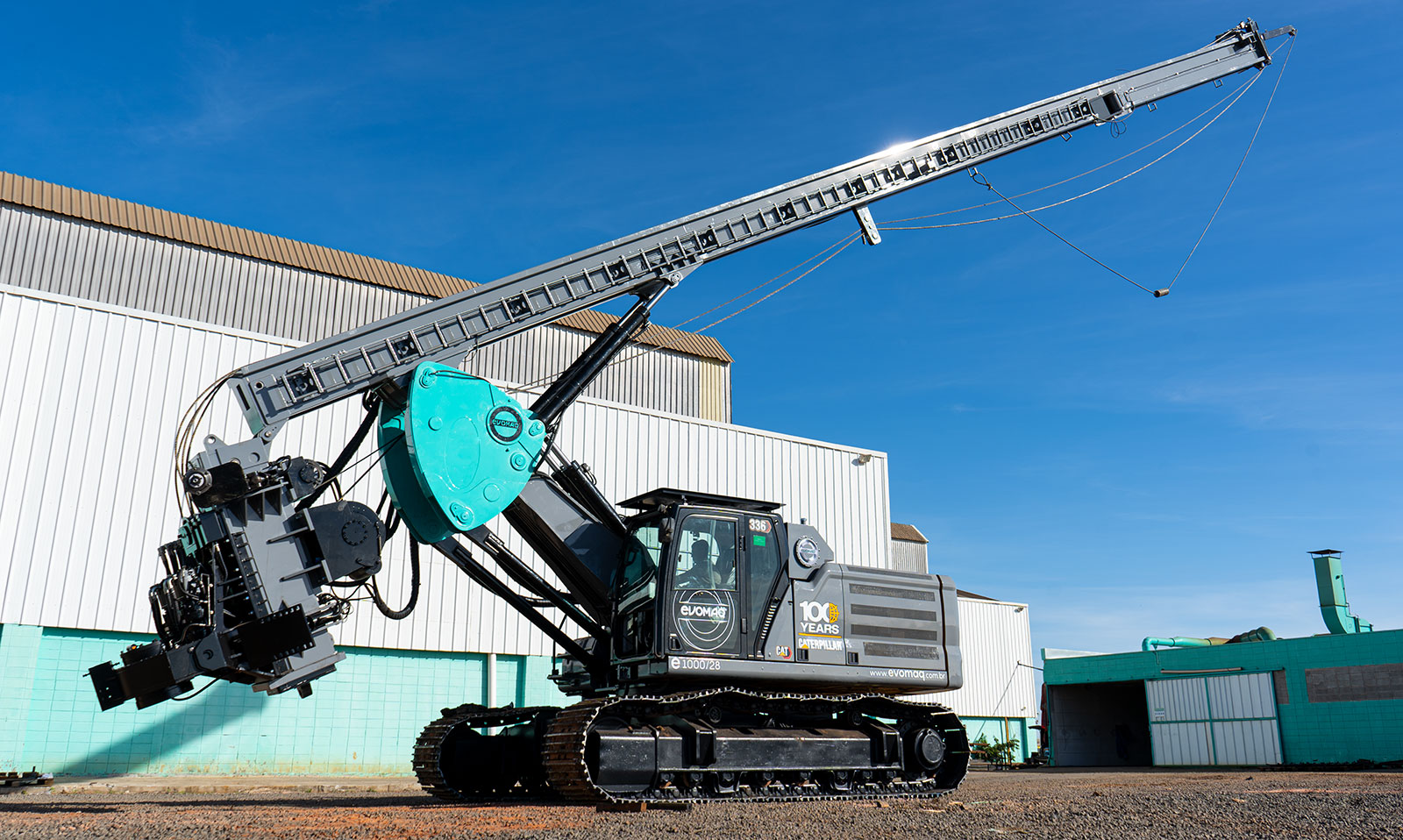

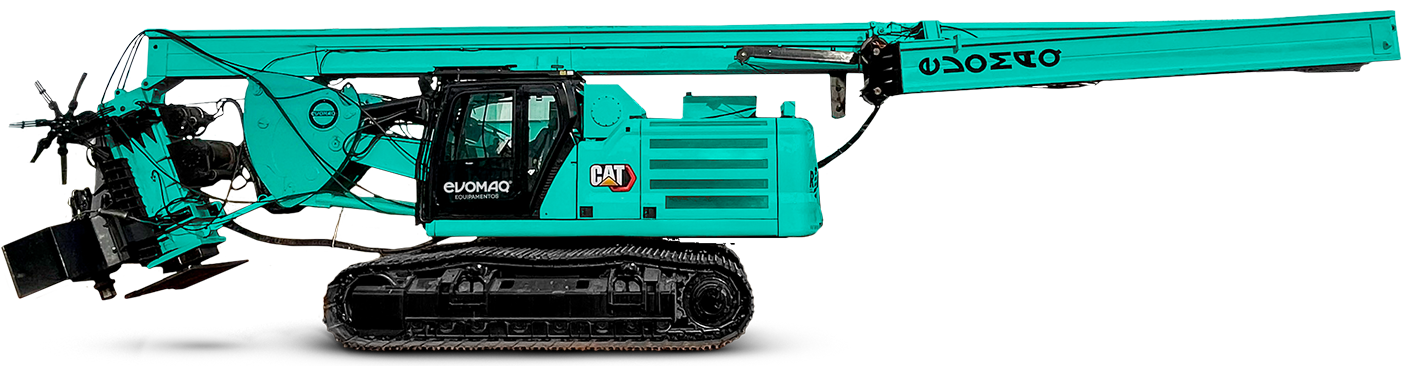

A perfuratriz E1000/31 da EVOMAQ® vem equipada com cabeçote de perfuração TOP DRIVE que conta com a capacidade de 1000mm de diâmetro e atinge 31 metros de profundidade. Com chassi de escavadeira, entrega um torque máximo de 22.000 kgf.m, GIRO 360° do equipamento de modo a maximizar o uso, produtividade e segurança.
Equipamento para obras de grande porte que integra tecnologia, diversas funcionalidades e alto desempenho.
Esse sistema faz com que a máquina desmontada atinja as medidas necessárias para o transporte.

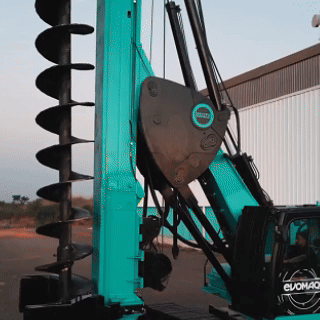

Mas é muito importante ressaltar que as grandes vantagens mesmo do pantógrafo são percebidas durante a operação. Ele otimiza o tempo dentro do canteiro de obra, além de proporcionar mais mobilidade e segurança. Pois com esse sistema de avanço e recuo da torre, é possível executar estacas próximas ao limite do talude, reduzindo consideravelmente o risco de deslizamento de terra.
Com esse recurso, o operador pode posicionar a máquina mais distante do talude e avançar apenas a torre até a estaca alocada. Outra grande vantagem é a facilidade de executar o maior número de estacas sem a necessidade de movimentar a esteira do equipamento.
O equipamento também conta com um giro de 360 graus, que potencializa ainda mais a utilização do pantógrafo. A junção desses dois recursos garante autonomia de alcance inclusive para estacas posicionadas em todo o entorno da máquina.

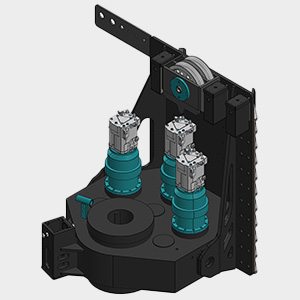

Nosso cabeçote de perfuração continua compacto, nesta versão de equipamento, recebeu reforços significativos. Os motores hidráulicos Linde — maiores que os das versões anteriores — são acoplados a três potentes redutores Brevini. Essa combinação, aliada à alta potência do motor diesel e a um sistema hidráulico cuidadosamente dimensionado, permite que o equipamento atinja impressionantes 22.000 kgf.m de torque.
Essa evolução na força de torque, desenvolvida pela nossa engenharia, proporciona uma produtividade acima da média em comparação aos equipamentos concorrentes.
Para acompanhar um equipamento robusto como este, preparamos um conjunto hidráulico a altura, que fornece ao maquinário, incríveis 22.000 kgf.m de pura força, desempenho e performance.
Nosso cabeçote de perfuração continua compacto, porém para esta versão de equipamento, recebeu reforços! Neste modelo, os motores hidráulicos Linde já maiores em relação as outras versões são acoplados em três potentes redutores Brevini, que aliados a alta potência diesel e um esquema hidráulico muito bem dimensionado permitem que este modelo alcance os 22.000 kgf.m de torque.

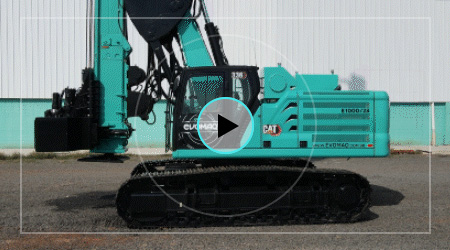

A EVOMAQ adotou técnicas e funcionalidades para fornecer um GIRO 360° à volta do equipamento de modo a maximizar o uso, produtividade e segurança.

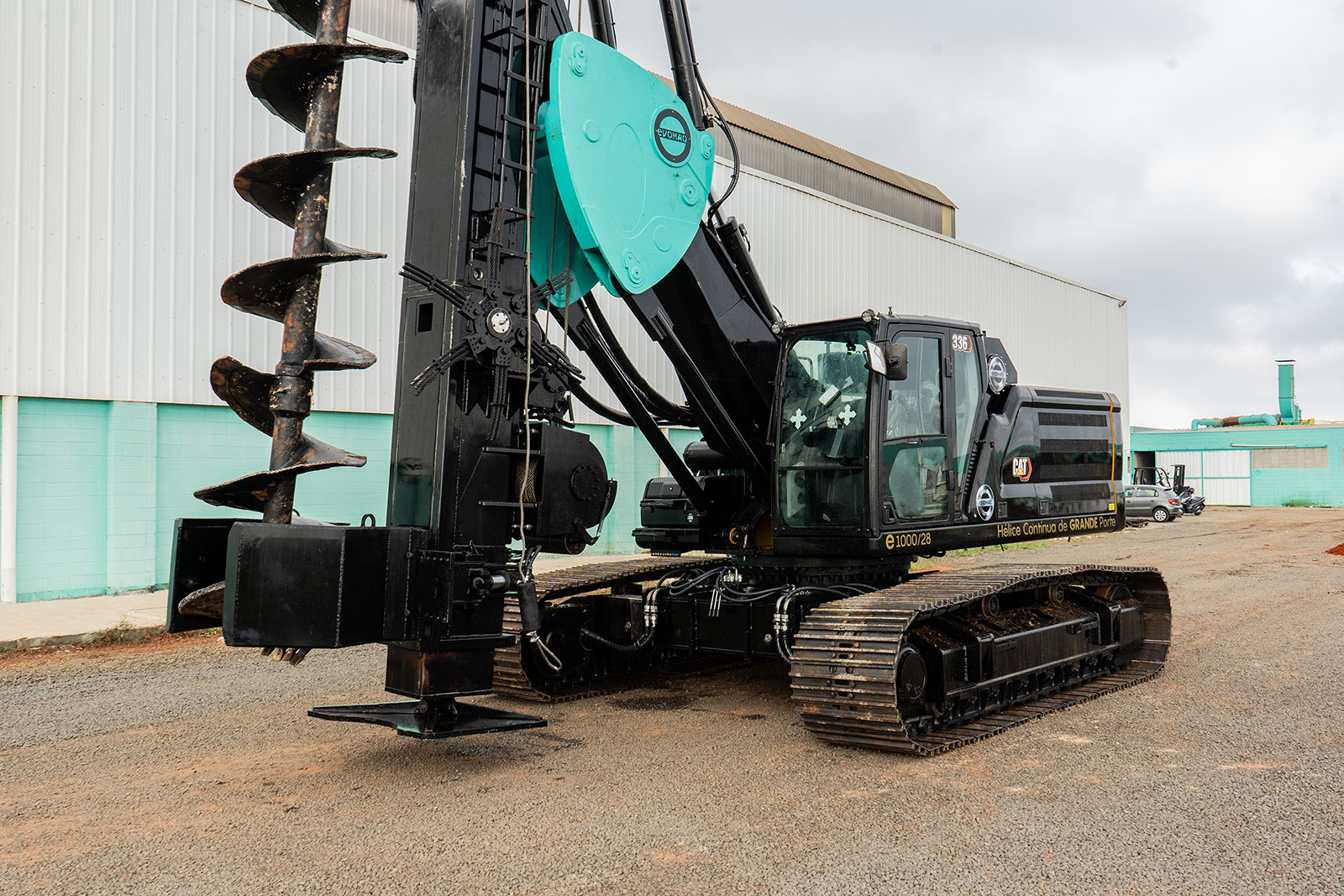

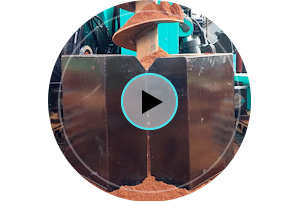

Para manter o alinhamento do trado na hora da perfuração, a Hélice Contínua EVOMAQ conta com um sistema de morsa hidráulica única para todos os diâmetros, facilitando e garantindo maior segurança para os ajudantes envolvidos na operação.
A Hélice Contínua EVOMAQ® conta com um computador de monitoramento de alta tecnologia que gera dados precisos e em tempo real da perfuração e da concretagem, por meio de gráficos detalhados proporcionando confiabilidade para o cliente.
O equipamento trabalha com diâmetro mínimo de 300 mm e máximo de 1000 mm, abrangendo uma faixa que permite aplicação em diferentes condições de operação. Essa variação garante flexibilidade e desempenho adequado conforme a necessidade do projeto.
Para atingir a capacidade de 31 metros de perfuração de nossos equipamentos, projetamos esteiras maiores, mais resistentes e principalmente mais estáveis, proporcionando maior segurança nas operações dentro dos canteiros de obra. Instalamos também um dispositivo hidráulico que alarga as esteiras em até 800mm, transmitindo ainda mais estabilidade nas manobras e execuções.

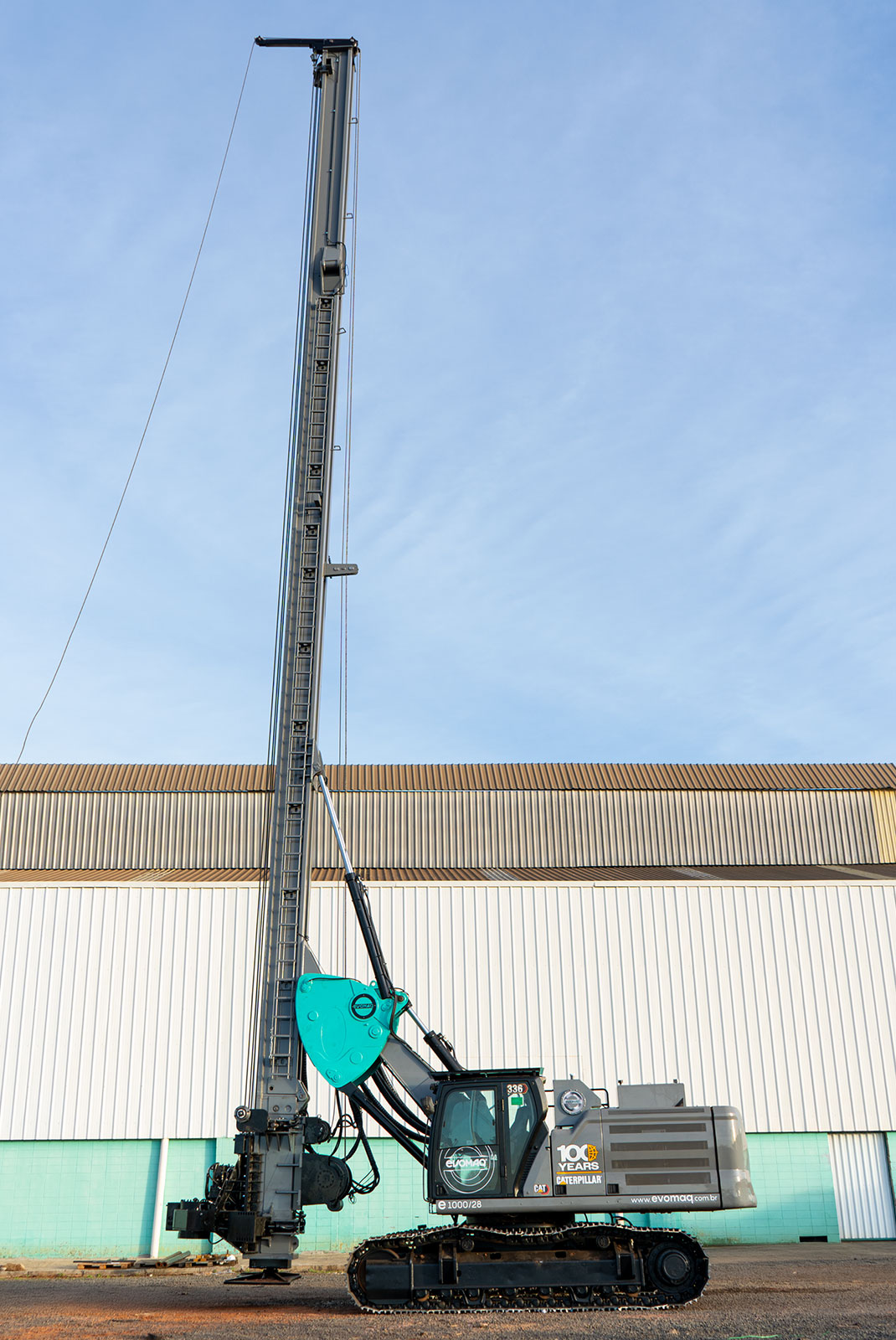

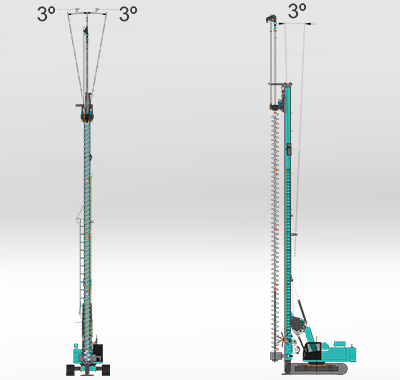

Além de maior agilidade, os ajustes hidráulicos da torre são fundamentais para o deslocamento seguro da máquina na obra. Quando em movimento, a torre pode ser inclinada para os lados e para traz, mantendo o centro de gravidade e proporcionando ainda mais segurança para a operação.
Oferecemos ao cliente a possibilidade de escolher entre chassis Caterpillar e Komatsu. Para outros fabricantes de chassi será necessário o desenvolvimento de projeto.
| Perfuratriz P70/20 | Perfuratriz E70/20 | Perfuratriz E80/25 | Perfuratriz E1200/31 | Perfuratriz P1100/28 | Perfuratriz E1000/31 | |
|---|---|---|---|---|---|---|
| Peso de Transporte | 21.000 kg | 22.000 kg | 55.000 kg | 70.000 kg | 52.000 kg |
 * |
| Diâmetro mínimo de perfuração | 250 mm | 250 mm | 300 mm | 300 mm | 300 mm | 300 mm |
| Diâmetro máximo de perfuração | 700 mm | 700 mm | 800 mm | 1.200 mm | 1.100 mm | 1.000 mm |
| Profundidade máxima de perfuração | 20 m (14+6) | 20 m (14+6) | 25 m (19+6) | 31 m (24+7) | 28 m (22+6) | 31 m (24+7) |
| Força de extração | 45.000 kgf | 45.000 kgf | 64.000 kgf | 110.000 kgf | 80.000 kgf | 80.000 kgf |
| Torque máximo | 12.000 kgf.m | 12.000 kgf.m | 18.000 kgf.m | 32.000 kgf.m | 22.000 kgf | 22.000 kgf |
| Rotação primeira marcha | 14 RPM | 14 RPM | 14 RPM | 14 RPM | 14 RPM | 14 RPM |
| Rotação segunda marcha | 18 RPM | 18 RPM | 18 RPM | 20 RPM | 18 RPM | 20 RPM |
| Rotação terceira marcha | 22 RPM | 22 RPM | 28 RPM | 26 RPM | 28 RPM | 26 RPM |
| Rotação quarta marcha | 32 RPM | 32 RPM | 34 RPM | 35 RPM | 34 RPM | 35 RPM |
| Potência do Motor | 215 cv |
 * |
 * |
 * |
330 cv |
* |
| Comprimento da esteira | 4.450 mm | 4.200 mm | 4.500 mm | 6.000 mm | 5.000 mm |
* |
| Largura da esteira | 600 mm | 700 mm | 800 mm | 800 mm | 750 mm |
* |
| Velocidade de translado | 2 km/h | 4 km/h | 4 km/h | 4 km/h | 2 km/h |
* |
| Inclinação | 5,03° |
* |
3° | 3,5° | 3° | |
| Altura (Trabalho) | 23.047 mm | 23.192 mm | 29.420 mm | 35.110 mm | 29.553 mm | 35.110 mm |
| Altura (Transporte) | 2.750 mm | 2.990 mm | 3.584 mm | 3.600 mm | 3.632 mm | 3.600 mm |
| Comprimento (Trabalho) | 5.811 mm | 5.875 mm | 7.030 mm | 11.000 mm | 8.311 mm | 11.000 mm |
| Comprimento (Transporte) | 9.500 mm | 9.377 mm | 16.031 mm | 20.675 mm | 15.217 mm | 20.675 mm |
* Neste modelo de equipamento o cliente pode escolher a marca de chassi de sua preferência. Como Caterpillar e Komatsu. Para outros fabricantes de chassi, verificar a disponibilidade com o setor de engenharia.
