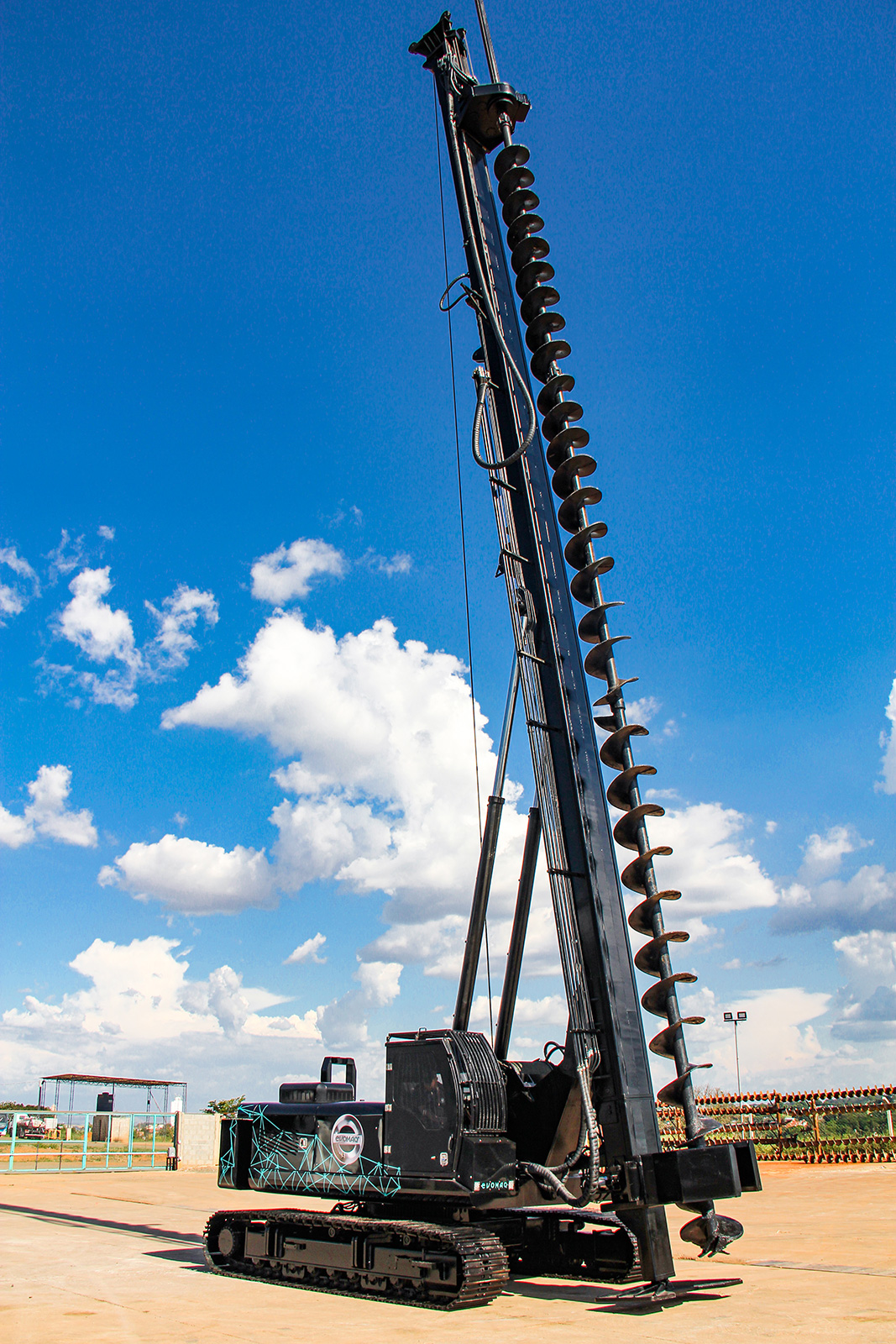

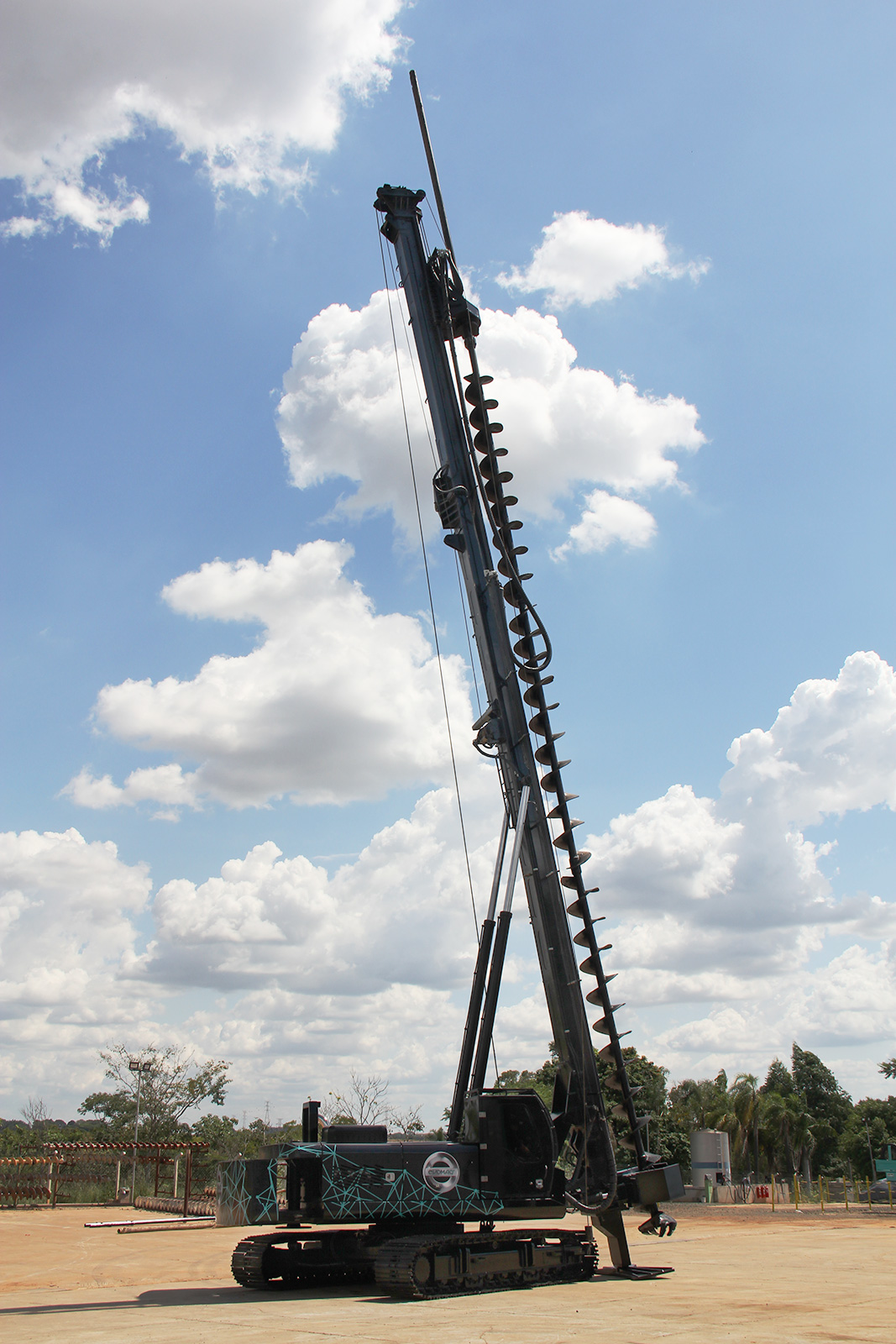

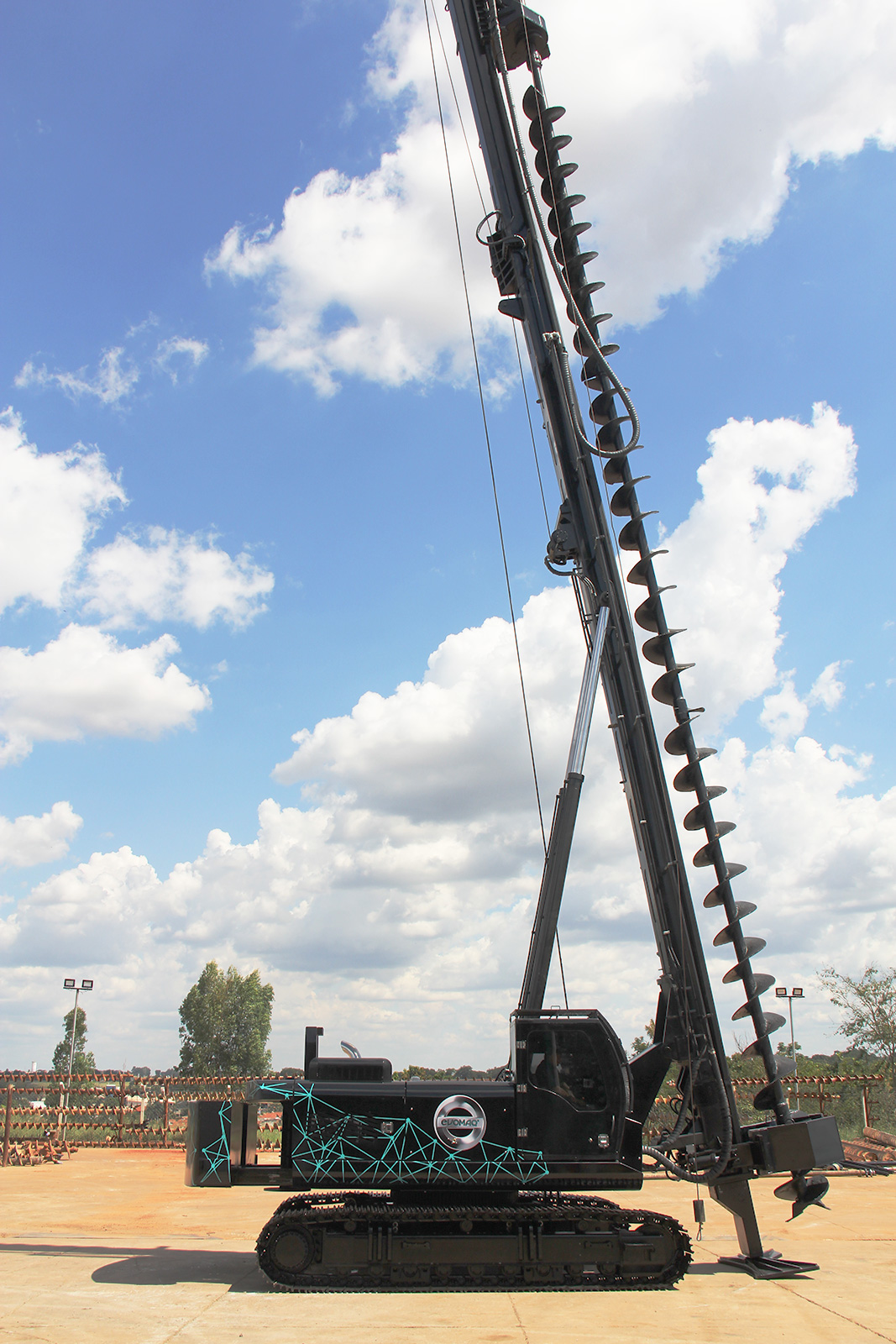

Perfuratriz Hélice Contínua MAX POWER P1100/28

Perfuratriz Hélice Contínua

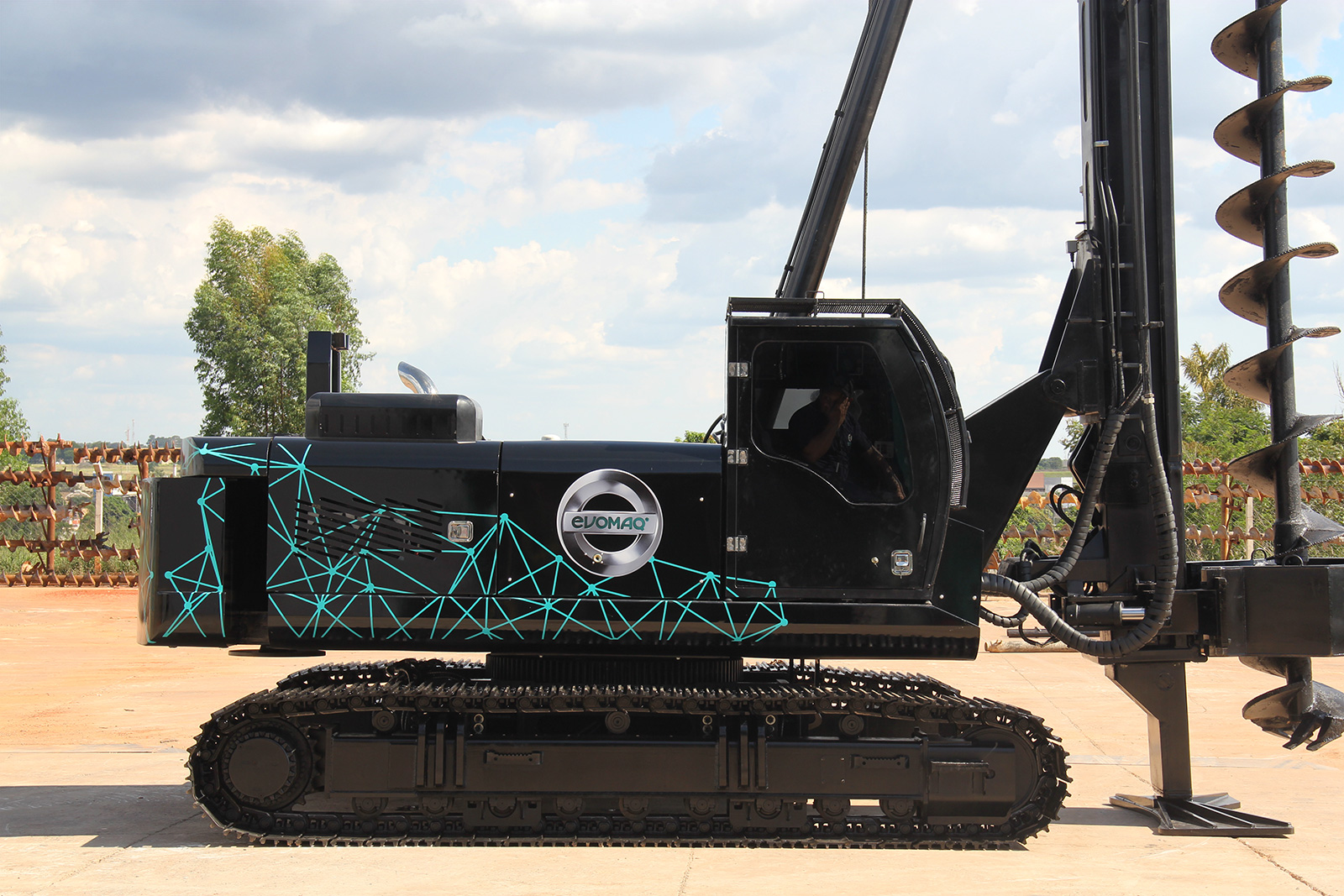

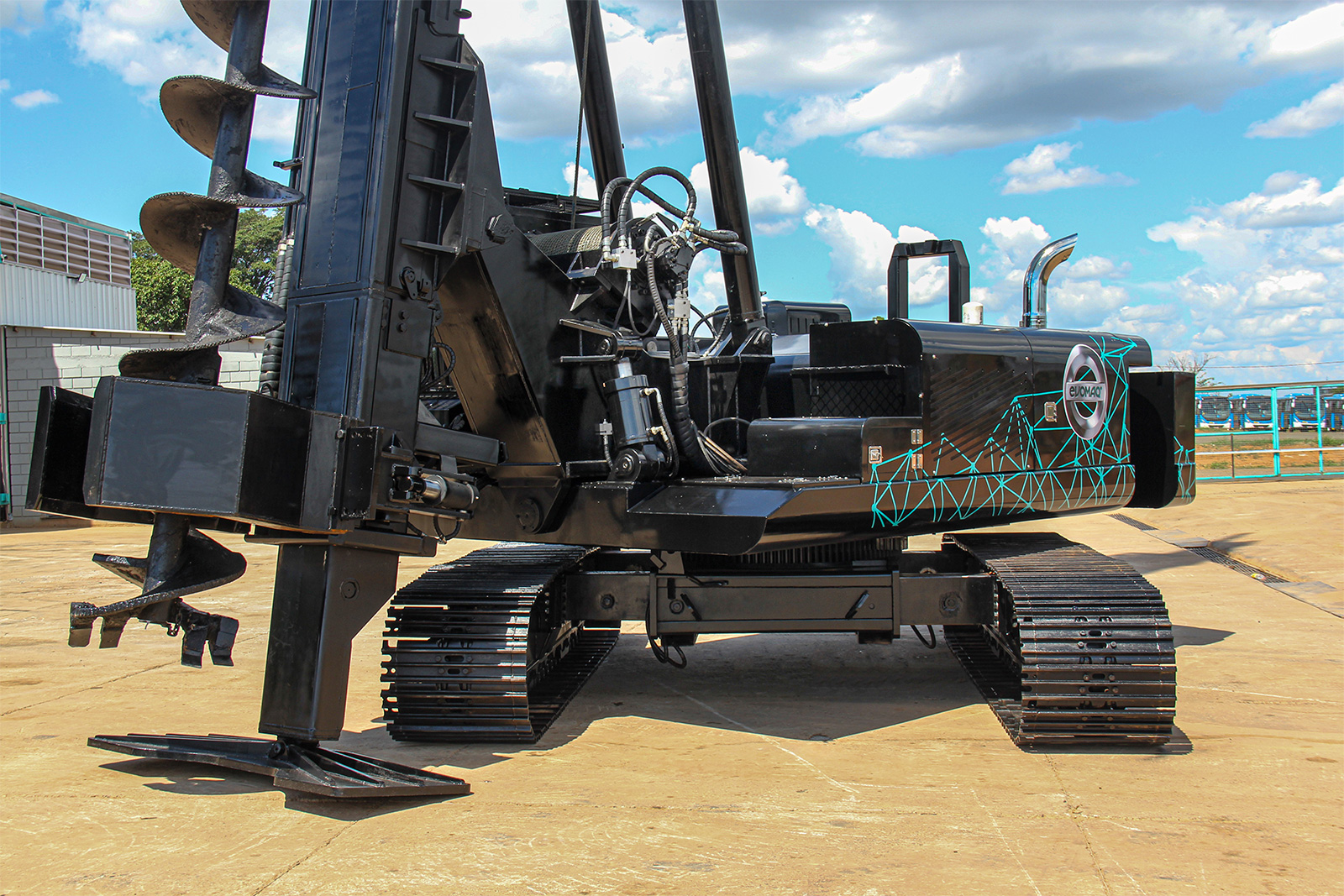

A perfuratriz MAX POWER 1100/28 da EVOMAQ® vem equipada com cabeçote de perfuração TOP DRIVE que conta com a capacidade de 1100mm de diâmetro e atinge 28 metros de profundidade. Com chassi próprio, entrega um torque máximo de 22.000 kgf.m , GIRO 360° do equipamento de modo a maximizar o uso, produtividade e segurança.

Equipamento para obras de grande porte que integra tecnologia, diversas funcionalidades e alto desempenho.



DIFERENCIAIS E RECURSOS



TORQUE ELEVADO DE 22.000 KGF.m

Para acompanhar um equipamento robusto como este, preparamos um conjunto hidráulico a altura, que fornece ao maquinário, incríveis 22.000 kgf.m de pura força, desempenho e performance.

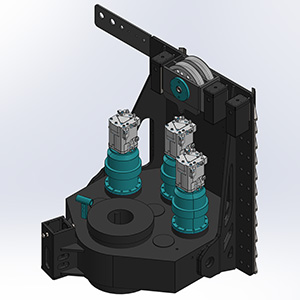

CABEÇOTE DE PERFURAÇÃO DE ALTA PERFORMANCE

Nosso cabeçote de perfuração continua compacto, porém para esta versão de equipamento, recebeu reforços! Neste modelo, os motores hidráulicos Linde já maiores em relação as outras versões são acoplados em três potentes redutores Brevini, que aliados a alta potência diesel e um esquema hidráulico muito bem dimensionado permitem que este modelo alcance os 22.000 kgf.m de torque.

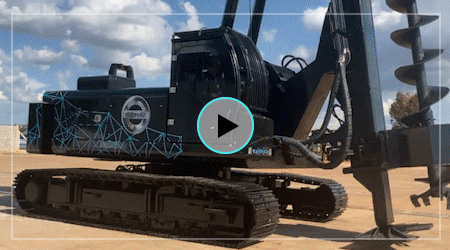

GIRO 360º

A EVOMAQ adotou técnicas e funcionalidades para fornecer um GIRO 360° à volta do equipamento de modo a maximizar o uso, produtividade e segurança.

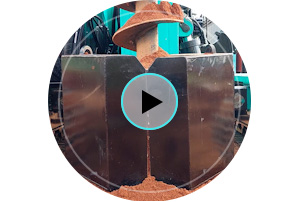

MORSA HIDRÁULICA ÚNICA

Para manter o alinhamento do trado na hora da perfuração, a Hélice Contínua EVOMAQ conta com um sistema de morsa hidráulica única para todos os diâmetros, facilitando e garantindo maior segurança para os ajudantes envolvidos na operação.

COMPUTADOR DE MONITORAMENTO

A Hélice Contínua EVOMAQ® conta com um computador de monitoramento de alta tecnologia que gera dados precisos e em tempo real da perfuração e da concretagem, por meio de gráficos detalhados proporcionando confiabilidade para o cliente.

Recursos e Diferenciais de Helice Continua Evomaq

BOMBA HIDRÁULICA COM CIRCUITO FECHADO

A EVOMAQ P1100/28 conta de uma bomba hidráulica de pistão da marca LINDE com circuito fechado que é utilizada exclusivamente para alimentação do comando de perfuração. Consulte nosso time e entenda melhor a respeito.

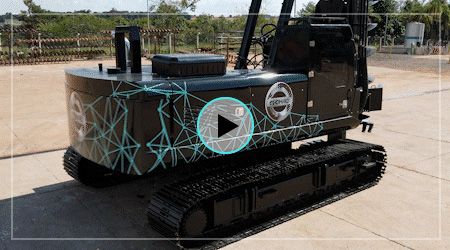

CONTRA PESO HIDRÁULICO

Demonstrando estar sempre atentos às sugestões de nossos clientes, desenvolvemos um sistema de CONTRAPESO HIDRÁULICO para manter a estabilização e proporcionar ainda mais segurança para cada operação.

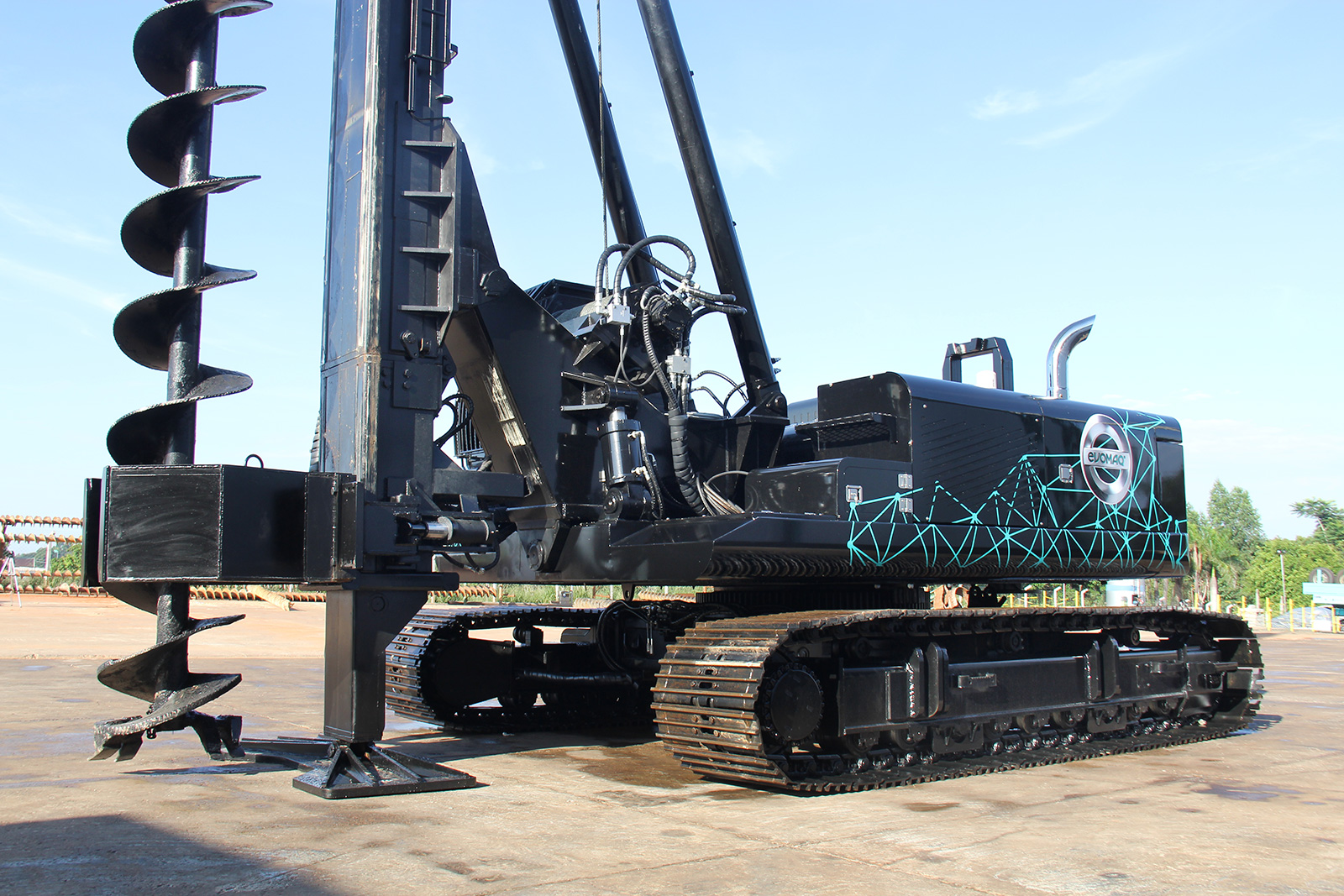

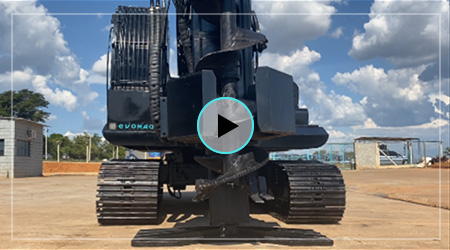

ESTEIRAS ALARGÁVEIS

Para atingir a capacidade de 28 metros de perfuração de nossos equipamentos, projetamos esteiras maiores, mais resistentes e principalmente mais estáveis, proporcionando maior segurança nas operações dentro dos canteiros de obra. Instalamos também um dispositivo hidráulico que alarga as esteiras em até 800mm, transmitindo ainda mais estabilidade nas manobras e execuções.

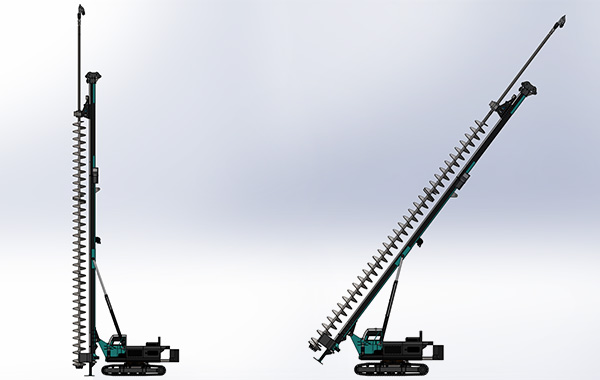

AJUSTES HIDRÁULICOS DA TORRE (Inclinação Lateral e Elevação da Torre)

Além de maior agilidade, os ajustes hidráulicos da torre são fundamentais para o deslocamento seguro da máquina na obra. Quando em movimento, a torre pode ser inclinada para os lados e para traz, mantendo o centro de gravidade e proporcionando ainda mais segurança para a operação.

Torre Estaca Helice Continua


ESPECIFICAÇÕES TÉCNICAS

Movimente a tabela lateralmente para visualizar todos os itens
  Perfuratriz P70/20 Perfuratriz E70/20 Perfuratriz E80/25 Perfuratriz E1200/31 Perfuratriz P1100/28 Perfuratriz E1000/31
Peso de Transporte 21.000 kg 22.000 kg 55.000 kg 70.000 kg 52.000 kg Depende do Chassi Depende do Chassi *
Diâmetro mínimo de perfuração 250 mm 250 mm 300 mm 300 mm 300 mm 300 mm
Diâmetro máximo de perfuração 700 mm 700 mm 800 mm 1.200 mm 1.100 mm 1.000 mm
Profundidade máxima de perfuração 20 m (14+6) 20 m (14+6) 25 m (19+6) 31 m (24+7) 28 m (22+6) 31 m (24+7)
Força de extração 45.000 kgf 45.000 kgf 64.000 kgf 110.000 kgf 80.000 kgf 80.000 kgf
Torque máximo 12.000 kgf.m 12.000 kgf.m 18.000 kgf.m 32.000 kgf.m 22.000 kgf 22.000 kgf
Rotação primeira marcha 14 RPM 14 RPM 10 RPM 14 RPM 14 RPM 14 RPM
Rotação segunda marcha 18 RPM 18 RPM 19 RPM 20 RPM 18 RPM 20 RPM
Rotação terceira marcha 22 RPM 22 RPM 25 RPM 26 RPM 28 RPM 26 RPM
Rotação quarta marcha 32 RPM 32 RPM 32 RPM 35 RPM 34 RPM 35 RPM
Potência do Motor 215 cv Depende do Chassi Depende do Chassi Depende do Chassi* Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi * Depende do Chassi Depende do Chassi * 330 cv Depende do Chassi Depende do Chassi *
Comprimento da esteira 4.450 mm 4.200 mm 4.500 mm 6.000 mm 5.000 mm Depende do Chassi Depende do Chassi *
Largura da esteira 600 mm 700 mm 800 mm 800 mm 750 mm Depende do Chassi Depende do Chassi *
Velocidade de translado 2 km/h 4 km/h 4 km/h 4 km/h 2 km/h Depende do Chassi Depende do Chassi *
Inclinação 5,03° Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi * 3° 3,5° 3°
Altura (Trabalho) 23.047 mm 23.192 mm 29.420 mm 35.110 mm 29.553 mm 35.110 mm
Altura (Transporte) 2.750 mm 2.990 mm 3.584 mm 3.600 mm 3.632 mm 3.600 mm
Comprimento (Trabalho) 5.811 mm 5.875 mm 7.030 mm 11.000 mm 8.311 mm 11.000 mm
Comprimento (Transporte) 9.500 mm 9.377 mm 16.031 mm 20.675 mm 15.217 mm 20.675 mm

* Neste modelo de equipamento o cliente pode escolher a marca de chassi de sua preferência. Como Caterpillar, John Deere, Sany e Hyundai. Para outros fabricantes de chassi, verificar a disponibilidade com o setor de engenharia.
