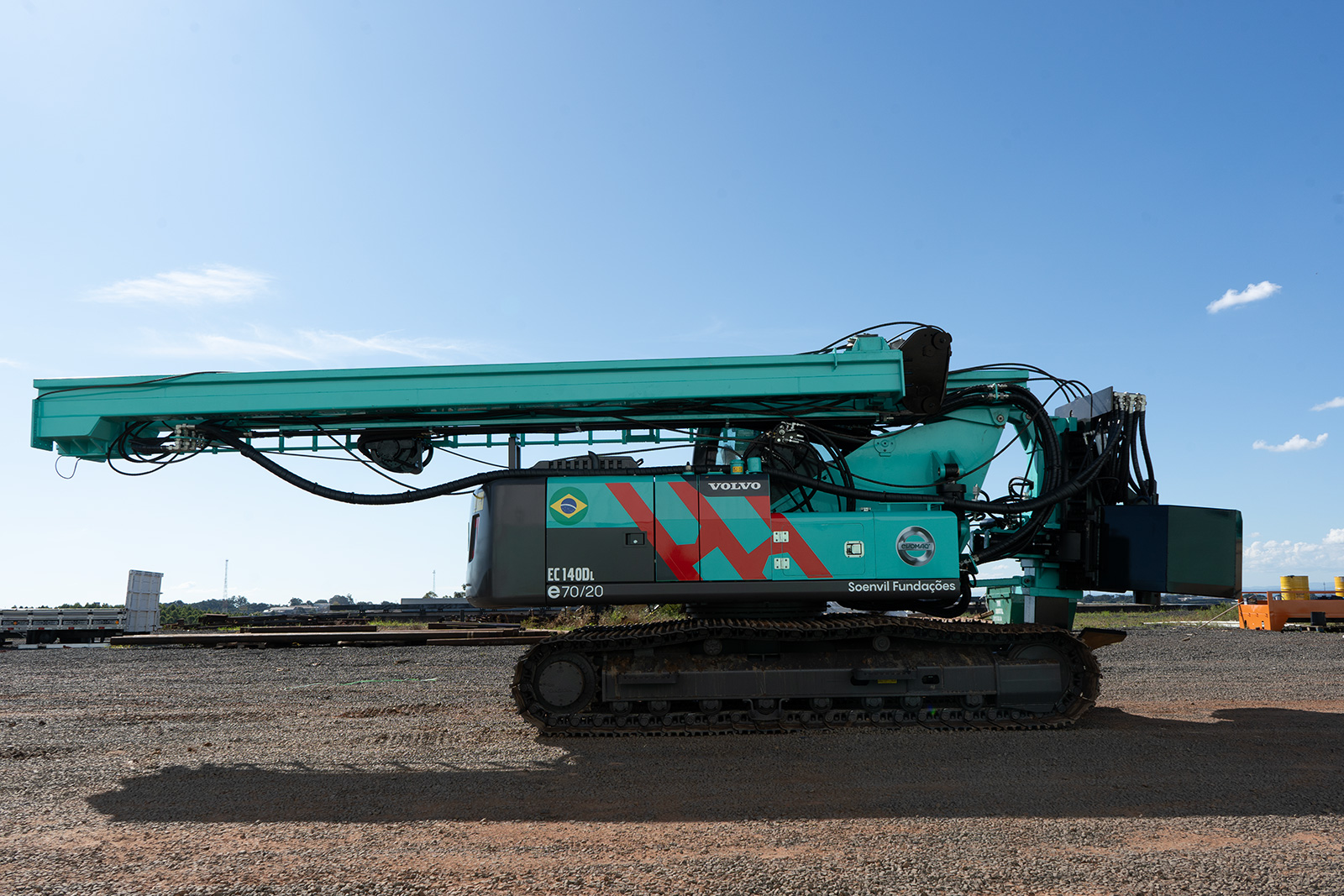

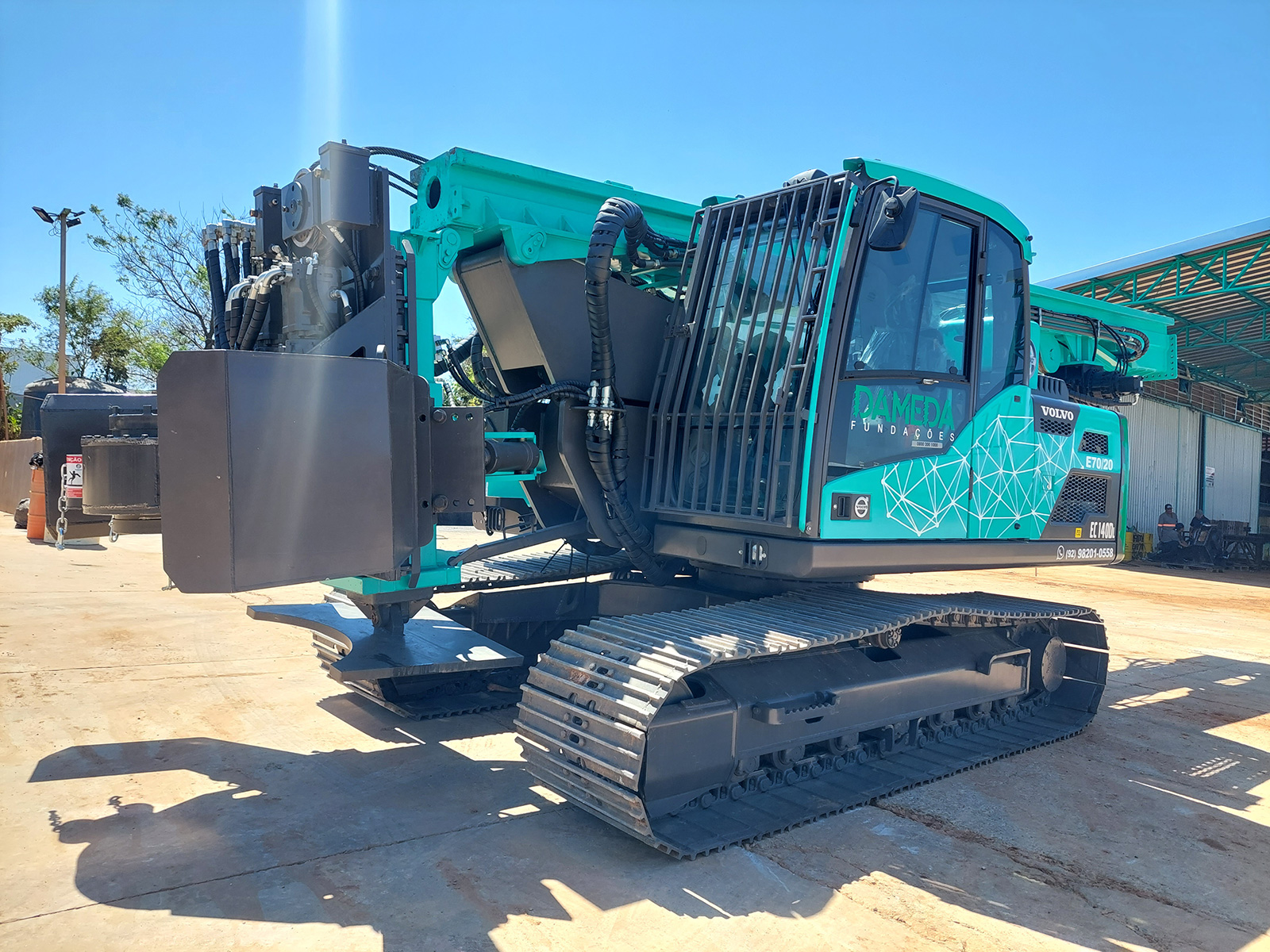

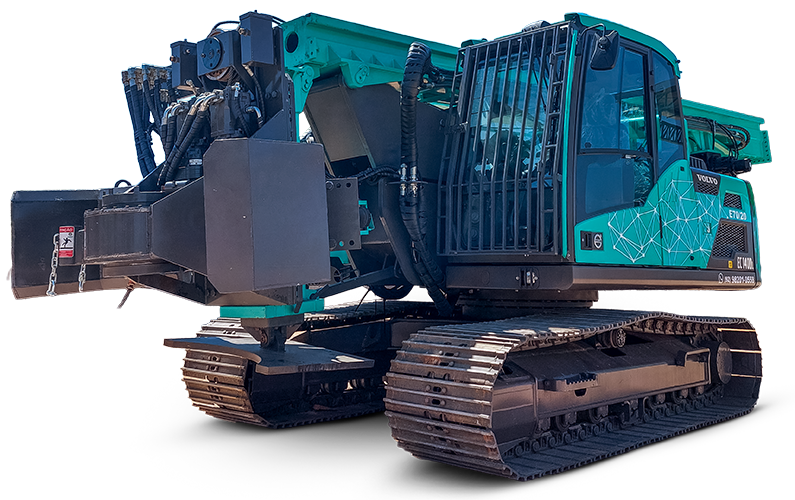

Perfuratriz Hélice Contínua E70/20

Perfuratriz Estaca Hélice Contínua E7020 EVOMAQ

A perfuratriz E70/20 da EVOMAQ® oferece um torque elevado se comparado com máquinas consideradas de grande porte. Sua capacidade de perfurações atinge 700mm de diâmetro e até 20m de profundidade. Desenvolvida em chassi de escavadeira.

O equipamento E70/20 com seu tamanho compacto é uma grande perfuratriz disfarçada de pequena.



DIFERENCIAIS E RECURSOS



TORQUE ELEVADO

Torque elevado de 12.000 kgf.m

Neste modelo de equipamento, disfarçamos uma máquina grande em uma pequena!

A EVOMAQ E70/20 conta com um torque elevado comparado a uma máquina considerada de pequeno porte.

Esta característica é um excelente diferencial, tanto em relação a produção diária como em relação à força do equipamento em romper camadas de solo mais resistentes.

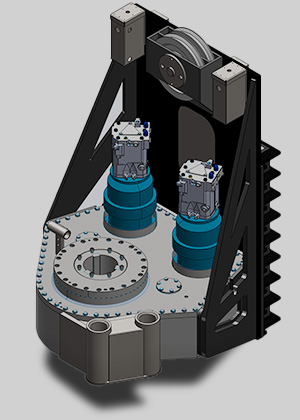

CABEÇOTE DE PERFURAÇÃO COM MOTORES E REDUTORES HIDRÁULICOS

Projetado para trabalhar com dois motores hidráulicos Linde e com a novidade de contar também com dois redutores Brevini, este cabeçote atinge o torque máximo de 12.000 kgf.m e ainda assim mantendo-se compacto, oferecendo aos seus clientes um desgaste menor dos componentes e um aumento significativo na produção.



PESO DE 22 TONELADAS (dependendo do chassi)

OUTRAS

Peso +/- 40 toneladas

Torque de +/- 12.000 kgf.m

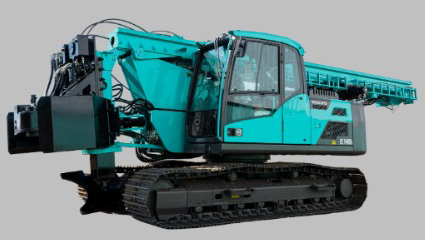

EVOMAQ

Peso +/- 20 Toneladas

Torque de +/- 12.000 kgf.m

Cabeçote TOP DRIVE



COMPUTADOR DE MONITORAMENTO

A Hélice Contínua EVOMAQ® conta com um computador de monitoramento de alta tecnologia que gera dados precisos e em tempo real da perfuração e da concretagem, por meio de gráficos detalhados proporcionando confiabilidade para o cliente.

DIÂMETRO DE ATÉ 700mm

Como já mencionado acima, a EVOMAQ E70/20 é uma máquina grande disfarçada em uma pequena e comprova isso não só em relação ao seu torque elevado como também na capacidade de perfurações de até 700mm de diâmetro, entregando muito mais autonomia para a execução de seus projetos, tudo isso dentro de um peso total de 21 toneladas.

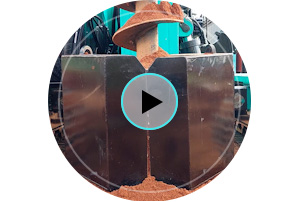

MORSA HIDRÁULICA ÚNICA

Para manter o alinhamento do trado na hora da perfuração, a Hélice Contínua EVOMAQ conta com um sistema de morsa hidráulica única para todos os diâmetros, facilitando e garantindo maior segurança para os ajudantes envolvidos na operação.

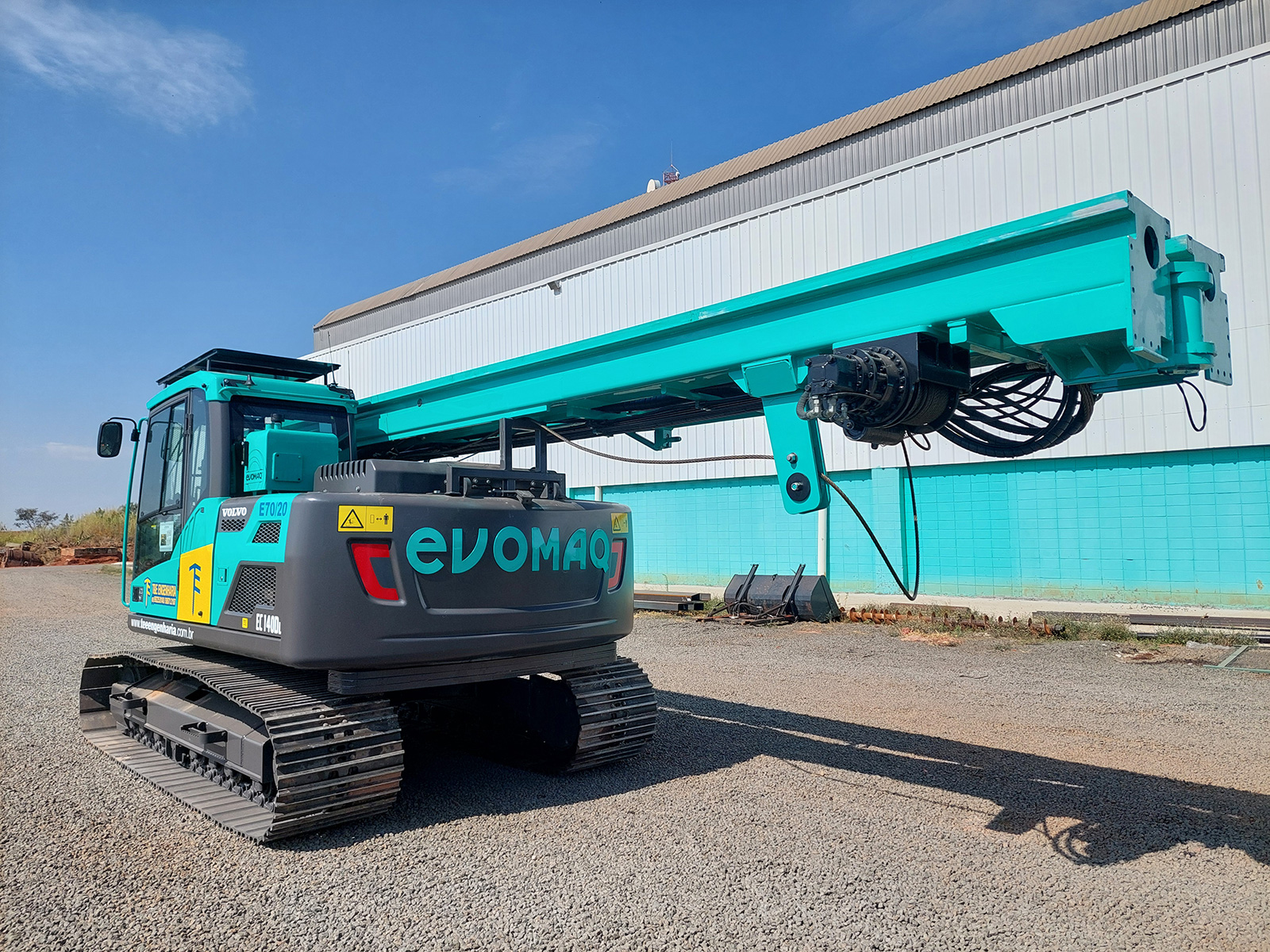

CHASSI DE ESCAVADEIRA

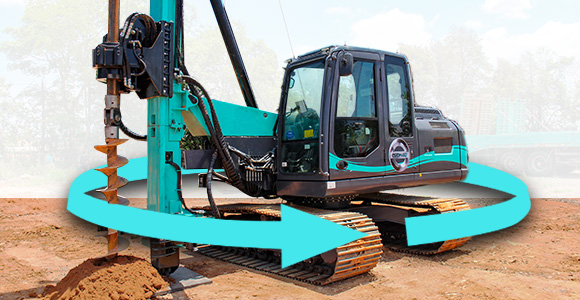

Possui o GIRO 360° de modo a maximizar o uso e segurança. Pode ser produzida com chassi de escavadeira da, Volvo, HYUNDAI ou SANY.


Chassi de Escavadeira

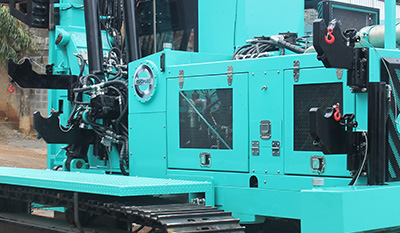

ESTANTE DO TRADO

Um sistema robusto e reforçado de estante com catracas e travas com cabos de aço garantem maior segurança no transporte, na montagem e no manuseio.



ESPECIFICAÇÕES TÉCNICAS

Movimente a tabela lateralmente para visualizar todos os itens
  Perfuratriz P70/20 Perfuratriz E70/20 Perfuratriz E80/25 Perfuratriz E1200/31 Perfuratriz P1100/28 Perfuratriz E1000/31
Peso de Transporte 21.000 kg 22.000 kg 55.000 kg 70.000 kg 52.000 kg Depende do Chassi Depende do Chassi *
Diâmetro mínimo de perfuração 250 mm 250 mm 300 mm 300 mm 300 mm 300 mm
Diâmetro máximo de perfuração 700 mm 700 mm 800 mm 1.200 mm 1.100 mm 1.000 mm
Profundidade máxima de perfuração 20 m (14+6) 20 m (14+6) 25 m (19+6) 31 m (24+7) 28 m (22+6) 31 m (24+7)
Força de extração 45.000 kgf 45.000 kgf 64.000 kgf 110.000 kgf 80.000 kgf 80.000 kgf
Torque máximo 12.000 kgf.m 12.000 kgf.m 18.000 kgf.m 32.000 kgf.m 22.000 kgf 22.000 kgf
Rotação primeira marcha 14 RPM 14 RPM 14 RPM 14 RPM 14 RPM 14 RPM
Rotação segunda marcha 18 RPM 18 RPM 18 RPM 20 RPM 18 RPM 20 RPM
Rotação terceira marcha 22 RPM 22 RPM 28 RPM 26 RPM 28 RPM 26 RPM
Rotação quarta marcha 32 RPM 32 RPM 34 RPM 35 RPM 34 RPM 35 RPM
Potência do Motor 215 cv Depende do Chassi Depende do Chassi Depende do Chassi* Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi * Depende do Chassi Depende do Chassi * 330 cv Depende do Chassi Depende do Chassi *
Comprimento da esteira 4.450 mm 4.200 mm 4.500 mm 6.000 mm 5.000 mm Depende do Chassi Depende do Chassi *
Largura da esteira 600 mm 700 mm 800 mm 800 mm 750 mm Depende do Chassi Depende do Chassi *
Velocidade de translado 2 km/h 4 km/h 4 km/h 4 km/h 2 km/h Depende do Chassi Depende do Chassi *
Inclinação 5,03° Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi Depende do Chassi * 3° 3,5° 3°
Altura (Trabalho) 23.047 mm 23.192 mm 29.420 mm 35.110 mm 29.553 mm 35.110 mm
Altura (Transporte) 2.750 mm 2.990 mm 3.584 mm 3.600 mm 3.632 mm 3.600 mm
Comprimento (Trabalho) 5.811 mm 5.875 mm 7.030 mm 11.000 mm 8.311 mm 11.000 mm
Comprimento (Transporte) 9.500 mm 9.377 mm 16.031 mm 20.675 mm 15.217 mm 20.675 mm

* Neste modelo de equipamento o cliente pode escolher a marca de chassi de sua preferência. Como Volvo, Hyundai ou Sany. Para outros fabricantes de chassi, verificar a disponibilidade com o setor de engenharia.
