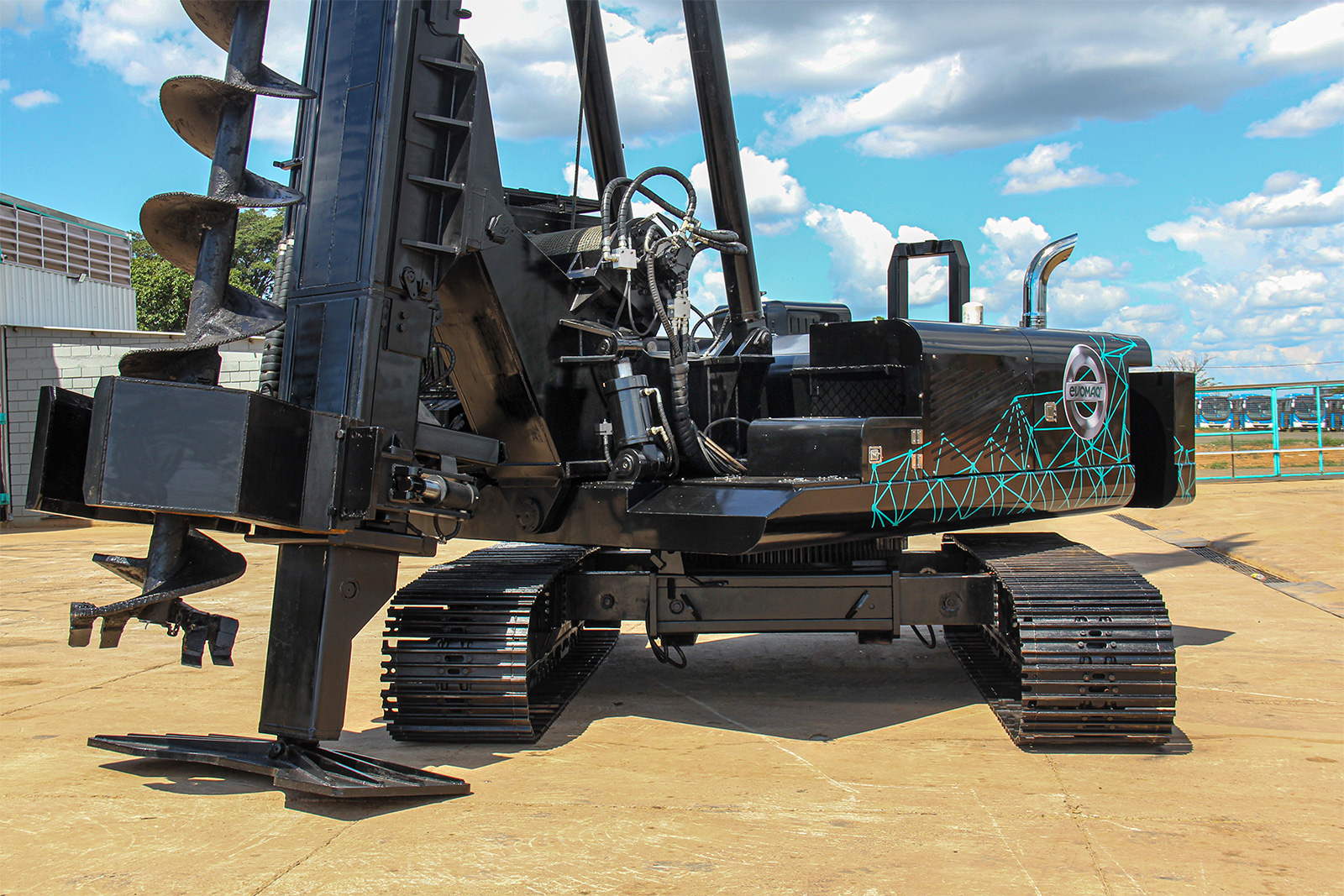

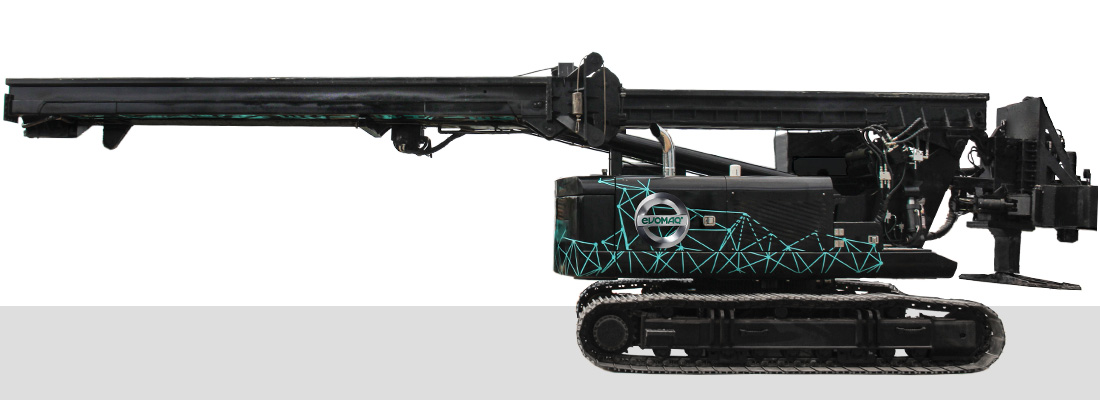

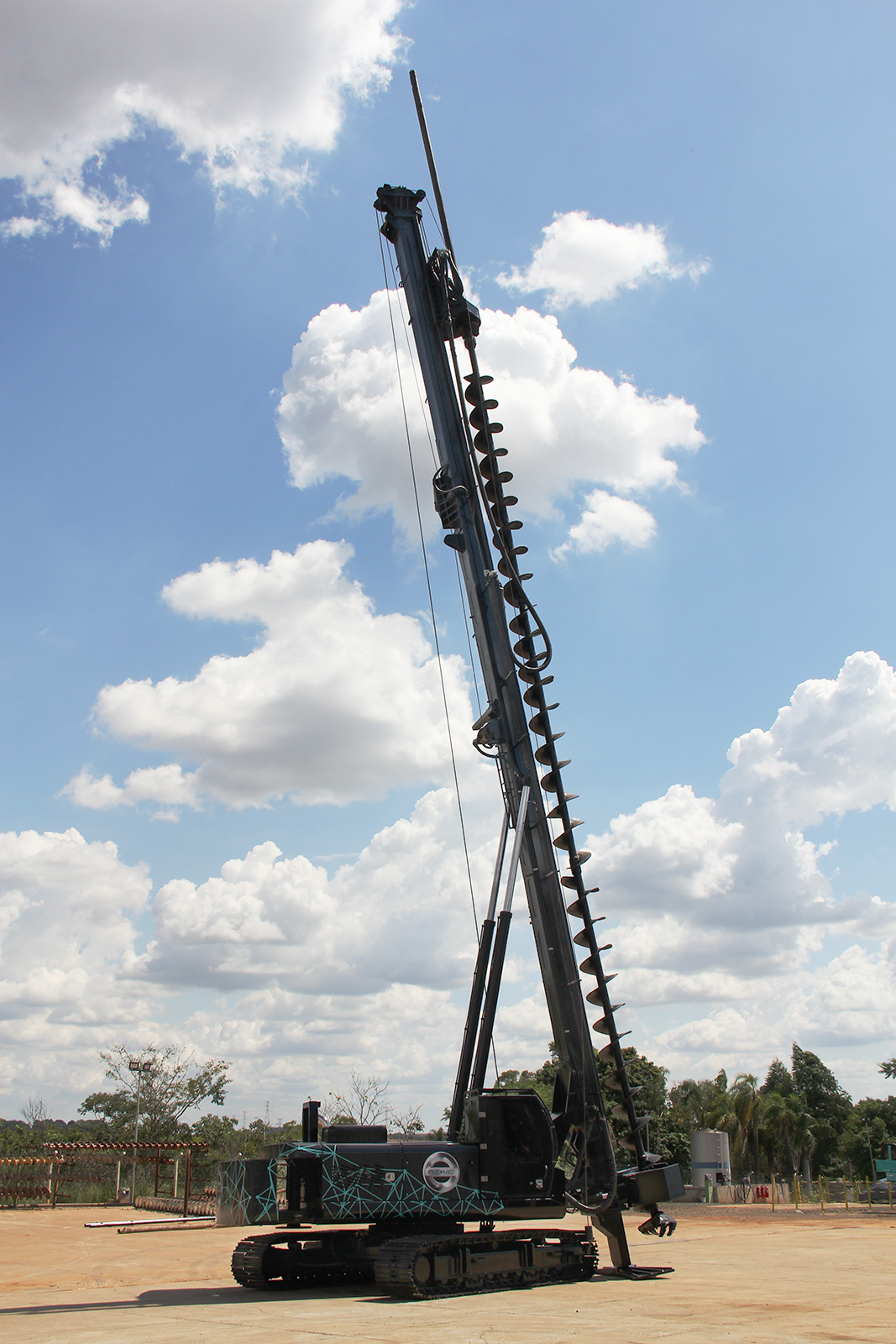

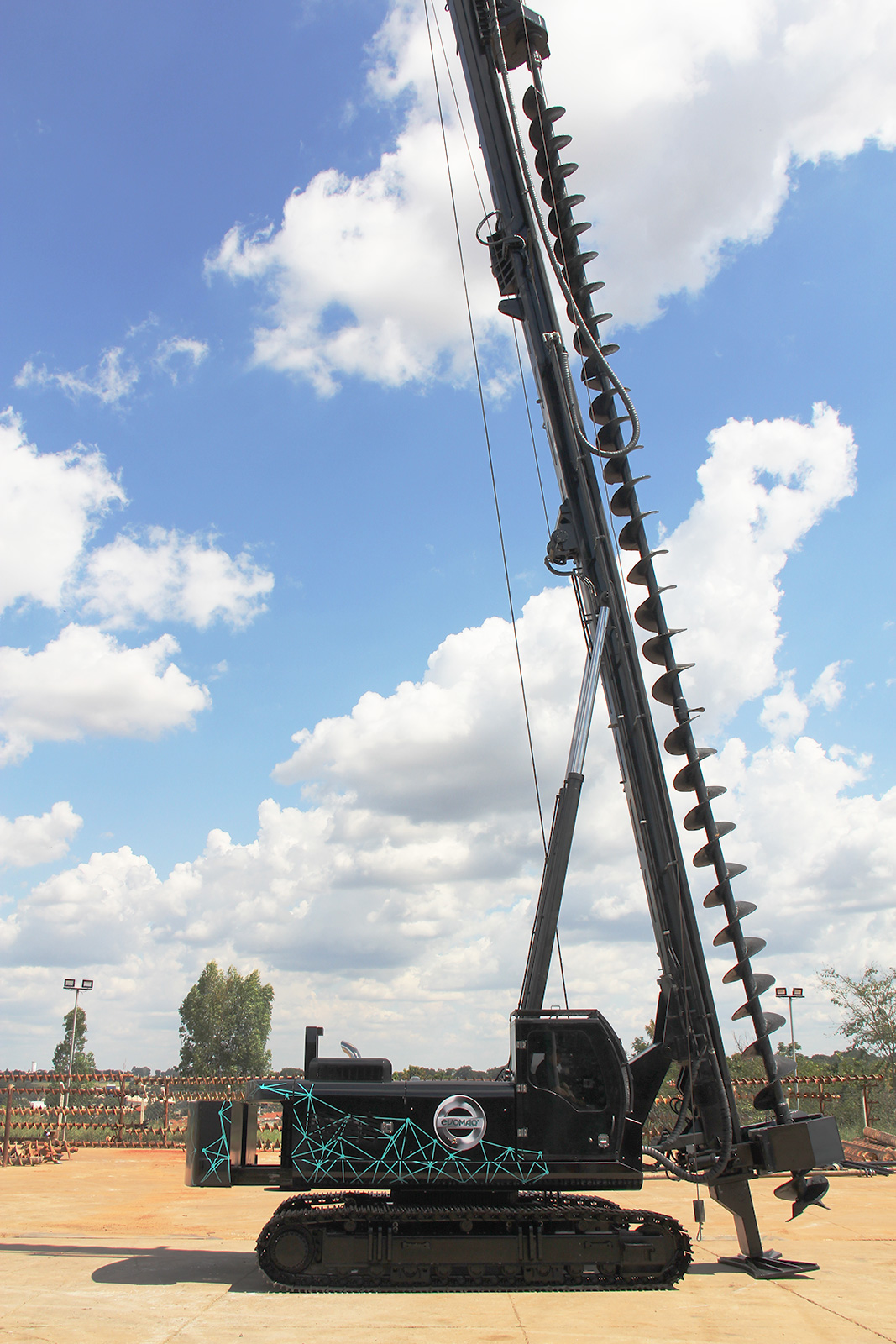

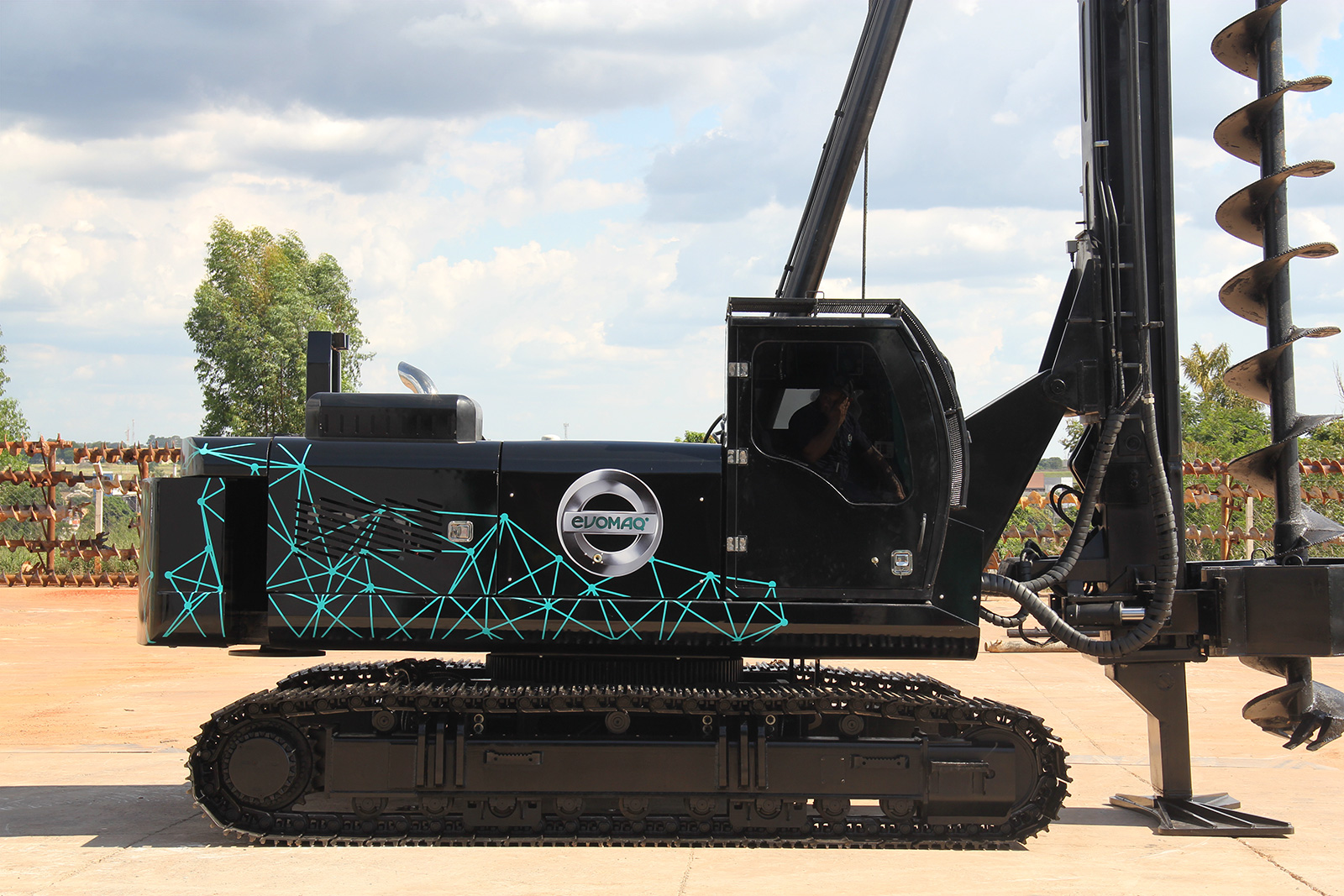

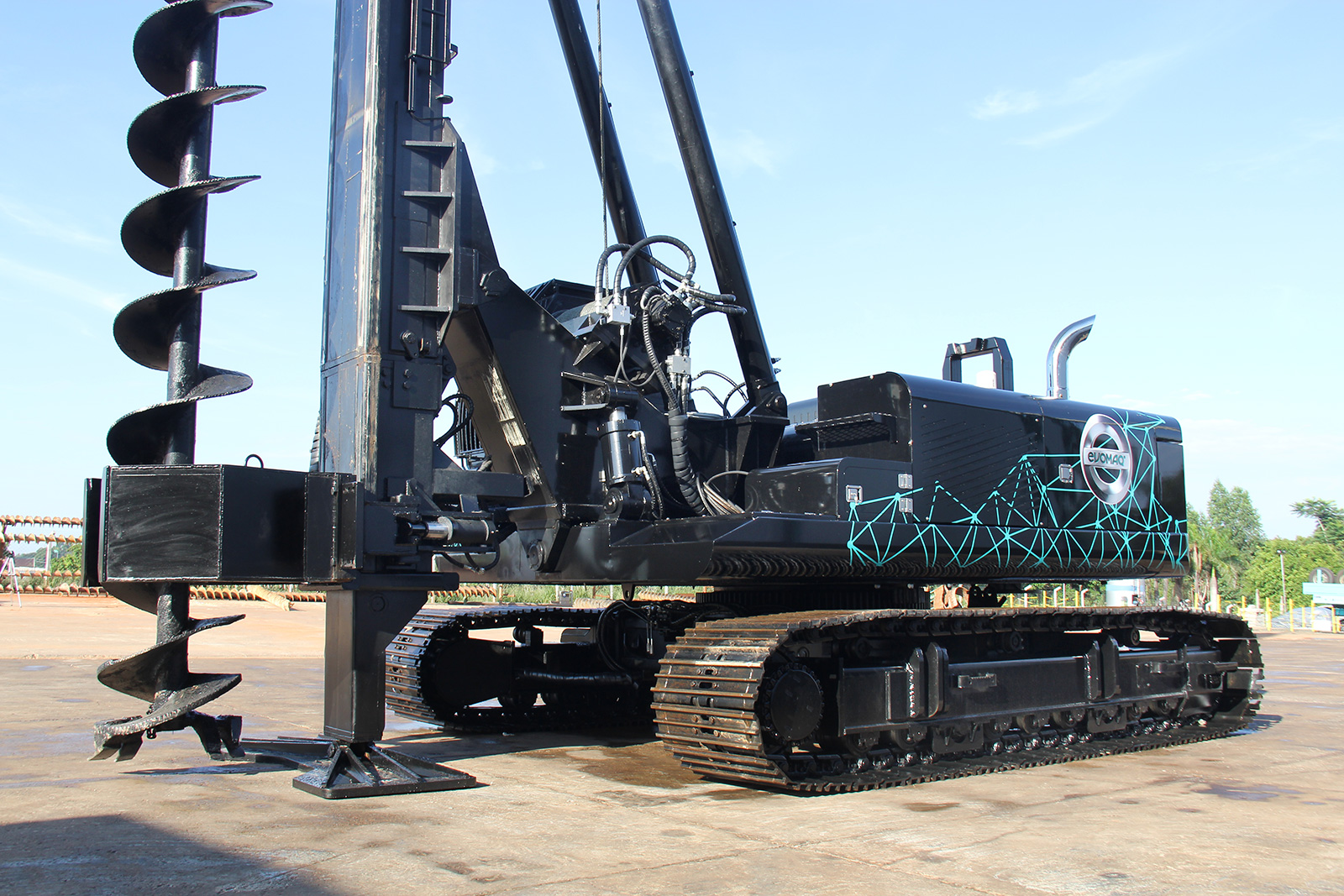

Perforadora Hélice Continua MAX POWER P1100/28
La perforadora MAX POWER 1100/28 de EVOMAQ® viene equipada con cabezal de perforación TOP DRIVE que cuenta con una capacidad de 1100 mm de diámetro y alcanza 28 metros de profundidad. Con chasis propio, entrega un torque máximo de 22.000 kgf.m y GIRO de 360° del equipo para maximizar el uso, la productividad y la seguridad.
Equipo ideal para obras de gran porte que integra tecnología, diversas funcionalidades y alto rendimiento.
Para acompañar un equipo robusto como este, preparamos un conjunto hidráulico a la altura, que proporciona a la maquinaria increíbles 22.000 kgf.m de pura fuerza, rendimiento y performance.

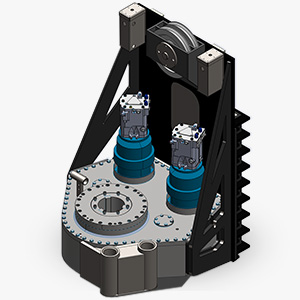

Nuestro cabezal de perforación sigue siendo compacto, pero en esta versión del equipo recibió refuerzos. En este modelo, los motores hidráulicos Linde —ya más grandes en comparación con otras versiones— están acoplados a tres potentes reductores Brevini, que junto con la alta potencia del motor diésel y un sistema hidráulico muy bien dimensionado permiten que este modelo alcance los 22.000 kgf.m de torque.

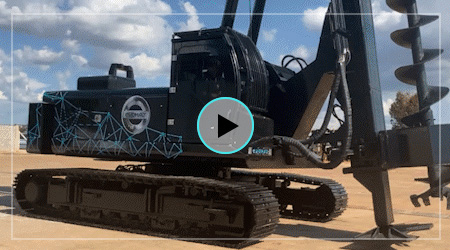

La EVOMAQ® adoptó técnicas y funcionalidades para ofrecer un GIRO 360° alrededor del equipamiento de forma a maximizar el uso, la productividad y seguridad.
Para mantener el alineamiento del trado en el momento de la perforación, la Hélice Continua EVOMAQ® cuenta con un sistema de morsa hidráulica única para todos los diámetros, facilitando y garantizando mayor seguridad para los ayudantes involucrados en la operación.
La Hélice Continua EVOMAQ® cuenta con una computadora de seguimiento de alta tecnología que genera datos precisos y en tiempo real de la perforación y del hormigonado, por medio de gráficos detallados proporcionando confiabilidad para el cliente.
La EVOMAQ® P1100/28 cuenta con una bomba hidráulica de pistón marca LINDE con circuito cerrado que es utilizada exclusivamente para la alimentación del comando de perforación. Consulte nuestro equipo y entienda mejor al respecto.

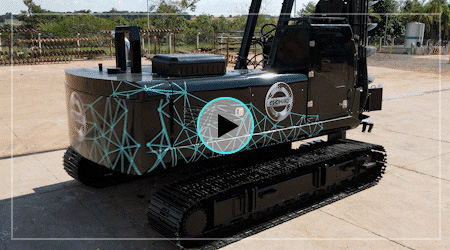

Demostrando estar siempre atentos a las sugestiones de nuestros clientes, desarrollamos un sistema de CONTRAPESO HIDRÁULICO para mantener la estabilización y proporcionar aún más seguridad para cada operación.

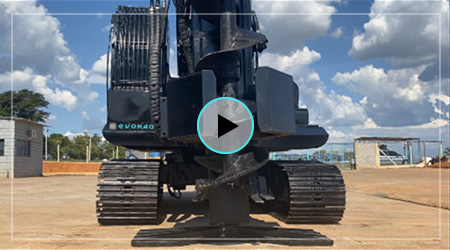

Para alcanzar la capacidad de 28 metros de perforación de nuestros equipamientos, proyectamos orugas mayores, más resistentes y principalmente más estables, proporcionando mayor seguridad en las operaciones dentro del sitio de obras. Instalamos también un dispositivo hidráulico que amplía las orugas hasta 800 mm, transmitiendo aún más estabilidad en las maniobras y ejecución.

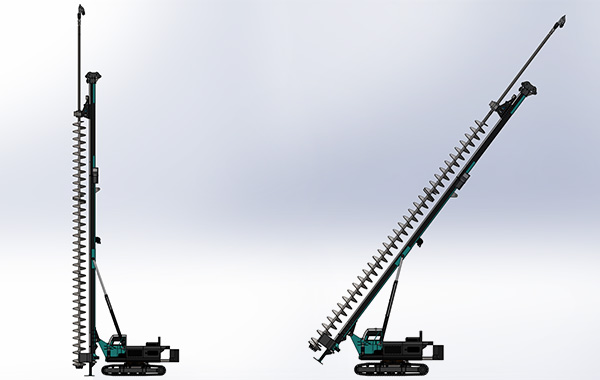

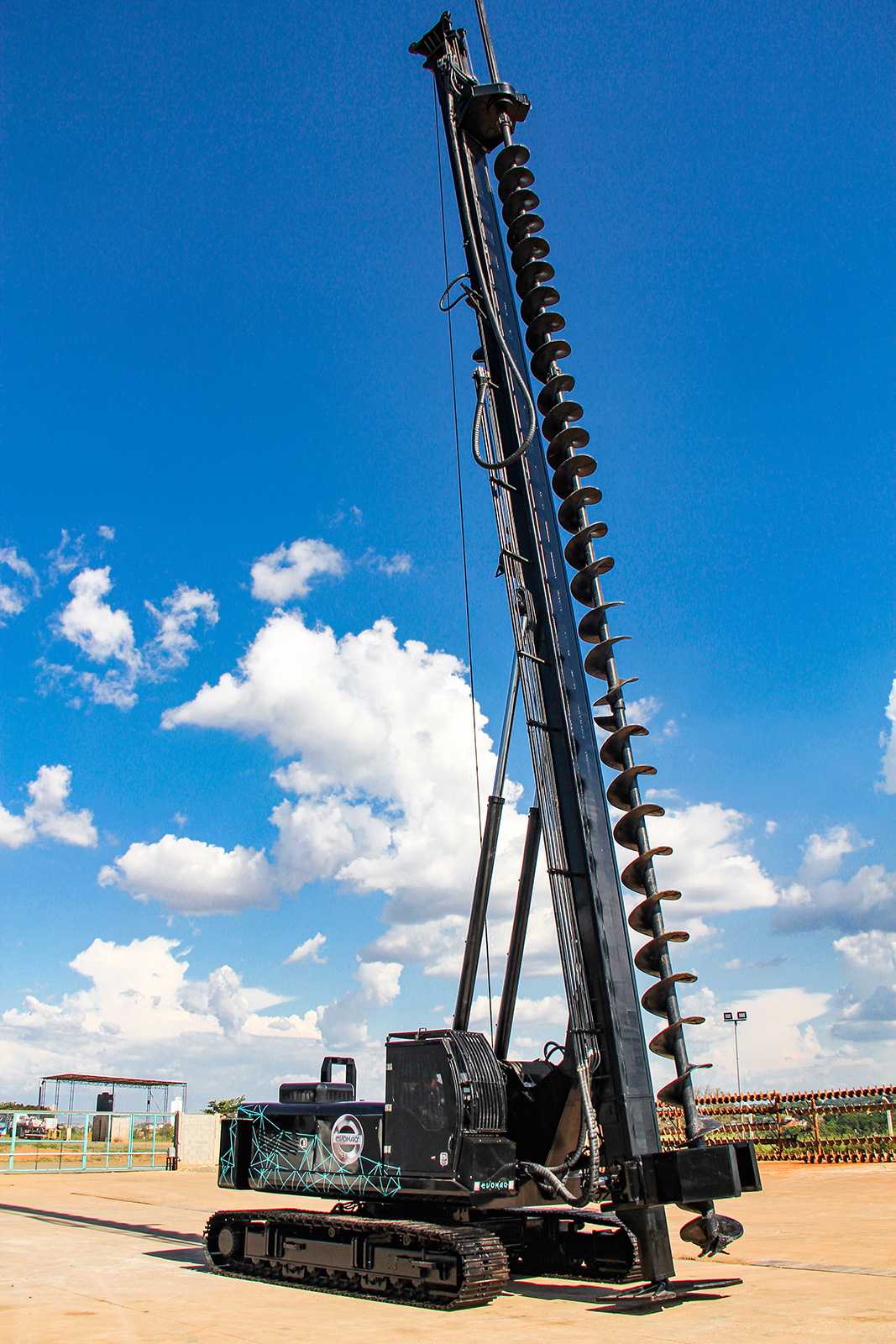

Además de mayor agilidad, los ajustes hidráulicos de la torre son fundamentales para el desplazamiento seguro de la máquina en la obra. Cuando está en movimiento, la torre puede ser inclinada para los lados y para detrás, manteniendo su centro de gravedad y proporcionando aún más seguridad para la operación.
| Especificación | Perforadora P70/20 | Perforadora E70/20 | Perforadora E70/22 | Perforadora E80/25 | Perforadora P1100/28 | Perforadora E1000/31 | Perforadora E1200/31 |
|---|---|---|---|---|---|---|---|
| Diámetro mínimo de perforación | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm |
| Diámetro máximo de perforación | 700 mm | 700 mm | 700 mm | 800 mm | 1.100 mm | 1.000 mm | 1.200 mm |
| Profundidad máxima de perforación | 20 m (14+6) | 20 m (14+6) | 22 m (16+6) | 25 m (19+6) | 28 m (22+6) | 31 m (24+7) | 31 m (24+7) |
| Torque máximo | 10.000 kgf.m | 10.000 kgf.m | 13.000 kgf.m | 18.000 kgf.m | 22.000 kgf.m | 22.000 kgf.m | 32.000 kgf.m |
| Rotación 1.ª marcha | 9 RPM | 9 RPM | 14 RPM | 14 RPM | 14 RPM | 14 RPM | 14 RPM |
| Rotación 2.ª marcha | 14 RPM | 14 RPM | 22 RPM | 19 RPM | 20 RPM | 20 RPM | 20 RPM |
| Rotación 3.ª marcha | 20 RPM | 20 RPM | 27 RPM | 24 RPM | 28 RPM | 28 RPM | 26 RPM |
| Rotación 4.ª marcha | 29 RPM | 29 RPM | 32 RPM | 33 RPM | 34 RPM | 34 RPM | 35 RPM |
| Fuerza de extracción | 45.000 kgf | 45.000 kgf | 64.000 kgf | 64.000 kgf | 64.000 kgf | 116.000 kgf | 116.000 kgf |
| Potencia del motor | 330 cv |
 * |
 * |
 * |
360 cv |
 * |
* |
| Inclinación | 5,03° | 3° |
* |
3,5° | 3° | 3° | |
| Peso de transporte | 21.000 kg |
* |
* |
44.000 kg | 52.270 kg |
* |
* |
| Longitud de la oruga | 4.450 mm | 4.240 mm | 4.000 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Ancho de la oruga | 600 mm | 700 mm | 700 mm | 800 mm | 750 mm | 800 mm | 800 mm |
| Longitud (trabajo) | 5.811 mm | 5.875 mm | 6.340 mm | 7.030 mm | 8.311 mm | 11.000 mm | 11.000 mm |
| Longitud (transporte) | 9.500 mm | 9.377 mm | 10.926 mm | 16.031 mm | 18.217 mm | 20.675 mm | 20.675 mm |
| Ancho total del equipamiento (operacional) | 3.722 mm | 2.690 mm | 2.798 mm | 4.370 mm | 4.380 mm | 4.370 mm | 4.370 mm |
| Ancho total del equipamiento (traslado) | 2.530 mm | 2.690 mm | 2.798 mm | 3.170 mm | 3.180 mm | 3.170 mm | 3.170 mm |
| Altura (Trabajo) | 23.047 mm | 23.192 mm | 26.026 mm | 29.420 mm | 32.553 mm | 35.110 mm | 35.110 mm |
| Altura (transporte) | 2.750 mm | 2.990 mm | 2.984 mm | 3.584 mm | 3.632 mm | 3.600 mm | 3.600 mm |
| Curso útil del pantógrafo | 1.300 mm | 1.300 mm |
* En este modelo de equipo el cliente puede elegir la marca de chasis de su preferencia, como Caterpillar, John Deere, Sany o Hyundai. Para otros fabricantes de chasis, se debe verificar la disponibilidad con el sector de ingeniería.
